乐鱼官方网站

　　一根插针为什么要镀金?插针弹簧镀金背后的接触可靠性与工艺逻辑

　　在连接器、测试探针、充电接口、精密电子组件以及各种导电接触机构中，插针和弹簧往往体积很小，却直接承担电流、信号以及反复接触的任务。

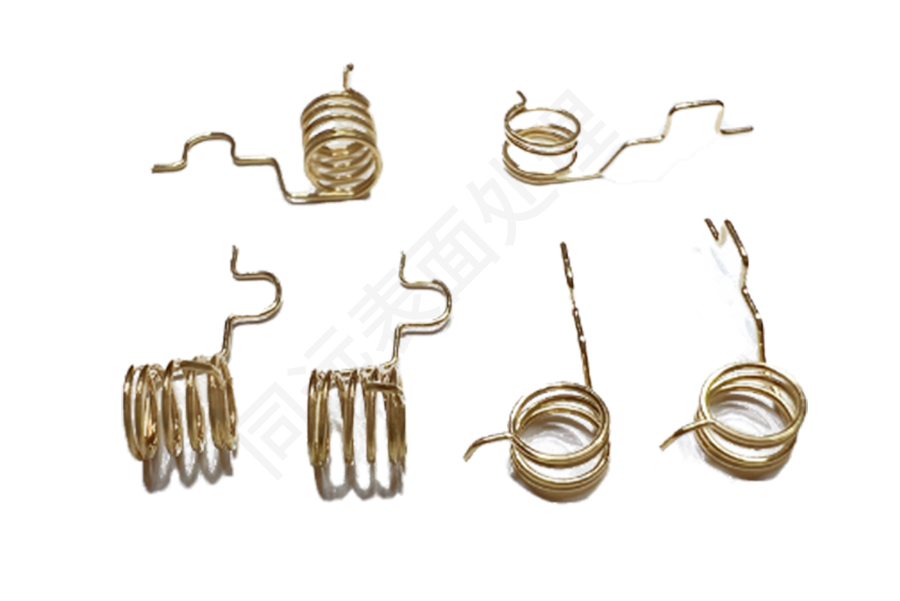

　　很多这类零件都会采用插针弹簧镀金工艺。

　　从外观来看，镀金似乎只是让金属表面变成金黄色;但在真正的电子连接结构中，这层金的意义远不止装饰。它关系到接触电阻、抗氧化能力、插拔寿命、焊接性能以及复杂环境下的长期稳定性。

　　尤其是在微小电流、低电压信号和高频接触场景中，表面状态的一点变化，都可能影响整个连接系统。

　　因此，理解插针弹簧镀金，需要从“接触为什么会失效”开始。

　　一、插针和弹簧为什么不能直接使用裸金属?

　　许多插针、弹簧和连接端子会采用铜合金、不锈钢或其他具有一定机械性能的金属制造。

　　这些基材能够承担结构和弹性作用，但直接暴露在空气中后，表面可能发生氧化、污染或者腐蚀。

　　对于普通机械零件来说，轻微氧化未必会影响使用。

　　但对于电连接件来说，情况完全不同。

　　两个金属表面接触时，真正导电的并不是整个肉眼看到的接触面，而是微观状态下有限的实际接触点。

　　一旦这些位置出现氧化膜、污染物或者腐蚀层，接触电阻就可能增加。

　　因此，很多精密连接件需要通过表面电镀改善导电接触界面。

　　二、为什么经常选择金作为接触层?

　　金具有良好的化学稳定性。

　　在日常环境中，它不容易形成明显的氧化层，因此比较适合用于要求长期稳定接触的电子零件。

　　对于插针和弹簧来说，镀金能够带来几个比较实际的作用。

　　第一是降低表面氧化带来的接触风险。

　　第二是保持较稳定的接触性能。

　　第三是在一定条件下提高表面耐腐蚀能力。

　　第四是为部分焊接和连接工序提供合适表面。

　　这也是为什么很多高可靠连接器、探针和精密端子都会在关键接触区域使用镀金。

　　但需要注意，镀金并不意味着整件零件都必须镀厚金。

　　真正的设计重点是：

　　哪里需要金，以及需要多少。

　　三、为什么镀金之前经常还要先镀镍?

　　很多人看到成品表面是金色，就以为金层直接镀在铜材或者其他基材上。

　　实际上，插针弹簧镀金中经常会采用：

　　基材—镍层—金层

　　这样的结构。

　　镍层承担着非常重要的中间作用。

　　如果铜基材直接与金层接触，在长期使用以及温度变化条件下，基材中的金属元素可能向表面扩散，影响金层稳定性。

　　增加适当的镍层，可以形成一道阻挡层。

　　同时，镍层还能够改善基材表面条件，并为外层镀金提供更稳定的基础。

　　所以判断镀金质量时，不能只看表面黄金层。

　　底层处理是否稳定，同样十分重要。

　　四、金层越厚是不是性能一定越好?

　　这是插针弹簧镀金中比较容易出现的误区。

　　从耐磨角度看，在其他条件相同的情况下，适当增加金层厚度通常有利于提高接触面的使用寿命。

　　但并不能简单得出“越厚越好”的结论。

　　金本身成本较高。

　　如果一个零件只有很小一部分是真正接触区域，却整件采用较厚金层，就会明显增加加工成本。

　　另外，不同应用的插拔次数、电流大小以及环境条件不同，对金层厚度的要求也不同。

　　例如一次装配后长期固定的连接件，与每天需要频繁插拔的测试探针，表面磨损条件完全不同。

　　因此，合理的思路应该是：

　　根据接触寿命和使用环境确定镀层，而不是为了保险无限增加厚度。

　　五、什么是硬金?为什么接触件经常关注硬度?

　　纯金比较柔软。

　　如果用于反复摩擦和插拔的接触区域，过软的金层可能更容易发生机械磨损。

　　因此，一些连接器和弹性接触件会根据要求采用具有更高耐磨能力的镀金体系，行业中经常称为硬金。

　　它与普通装饰金的设计目的并不一样。

　　装饰电镀更关注颜色和外观;

　　插针弹簧镀金更关注的是：

　　耐磨;

　　接触稳定;

　　电气性能;

　　长期可靠性。

　　所以电子零件不能单纯因为“表面都是金色”，就认为镀层性能完全相同。

　　六、插针弹簧为什么特别考验耐磨性能?

　　插针和弹簧接触件在工作时经常不是静止接触。

　　例如连接器插入时，两侧金属会发生滑动摩擦。

　　Pogo Pin类弹簧针则会反复压缩和回弹。

　　测试探针可能在生产线上连续接触大量产品。

　　每一次接触都可能带来轻微磨损。

　　一次磨损肉眼几乎看不出来。

　　但经过几千次、几万次甚至更多循环以后，接触区域的镀层状态就会逐渐发生变化。

　　如果金层过早磨穿，底层金属暴露后，抗氧化和接触稳定性可能随之下降。

　　所以对于高插拔寿命产品，镀层设计必须和机械寿命一起考虑。

　　七、弹簧本身的弹力为什么也会影响导电?

　　导电性能并不是只由金层决定。

　　两个接触件要形成稳定电连接，还必须具备合适的接触压力。

　　如果弹簧弹力过小，接触面压紧程度不足。

　　轻微振动、灰尘或者表面污染就可能让接触状态变化。

　　如果弹力过大，则会增加机械磨损，同时可能让插拔手感变重。

　　因此，一个可靠的插针弹簧结构需要同时解决两个问题：

　　表面能够稳定导电;

　　机械上又能够持续提供合适压力。

　　这就是为什么连接器设计通常不能把弹簧性能和电镀工艺分开判断。

　　八、接触电阻为什么是重要指标?

　　插针弹簧最基本的任务之一就是导电。

　　当电流经过两个接触表面时，会产生一定接触电阻。

　　对于普通大功率连接来说，电阻升高可能带来发热。

　　对于低电平信号来说，接触状态波动则可能影响信号稳定性。

　　所以，插针弹簧镀金的重要目标之一，就是让接触界面长期保持相对稳定。

　　如果新产品测试时电阻正常，但使用几个月以后逐渐增大，那么就需要分析：

　　金层有没有磨损;

　　接触压力是否下降;

　　表面有没有污染;

　　镀层是否出现腐蚀或异常。

　　真正的可靠性不是“刚生产出来可以导通”，而是经过长期使用以后仍然保持稳定导通。

　　九、为什么有些插针只在局部镀金?

　　这就是常见的选择性镀金思路。

　　一个插针并不是所有区域都承担同样功能。

　　例如前端用于接触;

　　中间用于固定;

　　尾部用于焊接或压接。

　　真正需要较高性能金层的，往往只是接触区域。

　　如果整根插针都按照同样厚度镀金，就会造成材料浪费。

　　因此批量生产中，可以根据结构和工艺条件，只在关键功能区域进行较高要求的镀金。

　　其他区域采用不同表面方案。

　　这样既能保证使用性能，也有利于控制贵金属成本。

　　对于数量达到几十万、几百万件的连接器零件来说，局部镀金带来的成本差异会非常明显。

　　十、连续带材电镀为什么常用于端子生产?

　　大量插针和连接端子在制造阶段并不是一颗一颗单独生产。

　　很多产品会先冲压成连续料带。

　　端子之间通过载带连接，再进入连续电镀线完成前处理、镀镍和镀金等步骤。

　　之后才进行折弯、切断或者组装。

　　连续生产的优势在于效率高，而且比较适合大批量端子产品。

　　但与此同时，对电流分布、走带速度、镀液状态以及遮蔽位置的控制要求也会提高。

　　特别是选择性镀金，一旦带材位置偏移，就可能出现镀金区域错位。

　　因此批量生产不仅要保证“镀上了”，还要保证每一批产品的镀层位置和厚度保持一致。

　　十一、零件前处理为什么会直接影响镀层附着力?

　　电镀之前，金属表面必须足够干净。

　　插针和弹簧在冲压、车削、热处理等过程中，表面可能残留：

　　油污;

　　氧化物;

　　加工残留物;

　　其他污染。

　　如果这些物质没有清理干净，后续镀层就可能与基材结合不牢。

　　表面看起来已经有金层，但经过弯折、摩擦或者环境测试以后，可能出现起皮、脱落等问题。

　　所以前处理通常包括除油、活化、清洗等步骤。

　　对于精密电镀来说，前处理不是简单的“洗干净”，而是决定后续每一层镀层是否能够牢固结合的基础。

　　十二、弹簧热处理为什么可能影响后续电镀?

　　弹簧通常需要通过材料选择和热处理获得稳定弹力。

　　但热处理以后，表面可能形成氧化层或者其他变化。

　　这些表面状态会影响电镀。

　　所以对于弹簧类零件，需要考虑机械加工、热处理和表面电镀之间的工艺顺序。

　　如果前一道工序留下难以清除的氧化层，后面镀金再漂亮，也可能存在附着力隐患。

　　这也是为什么插针弹簧镀金不能只交给电镀环节单独解决。

　　它通常需要从基材、机械加工、热处理一直考虑到最终镀层。

　　十三、小孔、内壁和复杂位置为什么比较难镀?

　　电镀过程中的金属沉积与电场分布有关。

　　对于形状简单、朝向电极的外表面，通常比较容易获得稳定镀层。

　　但插针、弹簧和连接器零件可能具有：

　　深孔;

　　内壁;

　　凹槽;

　　转角;

　　密集弹簧圈。

　　这些位置的电流分布和镀液交换条件可能不同。

　　结果就容易出现某些突出区域镀层较厚，而深处或者遮挡位置镀层不足。

　　所以复杂零件不能只测一个位置的镀层厚度，就代表整件产品都合格。

　　实际质量控制通常需要根据功能区域确定关键检测点。

　　十四、弹簧为什么不能只关注金层厚度?

　　弹簧最大的特点是持续发生形变。

　　如果镀层自身延展性、附着力或整体结构与弹簧变形不匹配，反复压缩以后可能产生微裂纹。

　　因此弹簧镀金与普通平面零件电镀并不完全一样。

　　不仅要考虑镀层能不能沉积，还要考虑零件后续是不是继续弯折和运动。

　　有些产品可能先成形再电镀;

　　有些则需要结合连续料带和后续折弯工艺。

　　具体顺序需要根据材料、结构和镀层要求进行选择。

　　十五、为什么盐雾测试不能代表全部使用寿命?

　　谈到电镀可靠性，很多采购人员第一反应是问：

　　可以通过多少小时盐雾测试?

　　盐雾测试确实可以帮助评价某些腐蚀相关性能，但它并不能完整代表电子接触件的实际寿命。

　　插针弹簧还可能面对：

　　反复摩擦;

　　温度循环;

　　湿热;

　　电流负载;

　　振动;

　　汗液或其他污染物。

　　一种产品盐雾表现很好，并不意味着它在高频插拔以后同样可靠。

　　因此，连接器类零件的可靠性测试最好与真实使用场景对应。

　　十六、为什么镀层表面看起来漂亮也可能不合格?

　　外观检查很重要，但外观只能发现一部分问题。

　　例如明显：

　　烧焦;

　　起泡;

　　脱皮;

　　露底;

　　色泽异常;

　　镀层不均。

　　这些问题通过肉眼比较容易发现。

　　但一些关键指标肉眼看不到。

　　例如：

　　金层实际厚度;

　　镍层厚度;

　　孔隙率;

　　附着力;

　　接触电阻。

　　所以真正的电镀质量不能只通过颜色判断。

　　金黄色漂亮，不等于功能性镀层一定可靠。

　　十七、插针弹簧镀金常见失效有哪些?

　　1. 镀层脱落

　　通常需要从前处理、基材表面和镀层结合状态分析。

　　2. 接触电阻增大

　　可能与金层磨损、污染、腐蚀或接触压力不足有关。

　　3. 局部露底

　　可能是镀层太薄，也可能与复杂结构造成的电流分布有关。

　　4. 表面变色

　　需要分析金层孔隙、底层金属迁移以及实际使用环境。

　　5. 插拔寿命不足

　　除了镀层厚度，还应检查接触结构、材料硬度和摩擦状态。

　　所以发现问题时，不能简单得出“镀金不好”这个结论。

　　很多失效实际上是材料、机械和表面处理共同作用的结果。

　　十八、不同应用对镀金要求为什么差异很大?

　　插针弹簧镀金并不存在一种适合所有产品的统一规格。

　　例如消费电子内部连接件，关注体积、成本和批量一致性;

　　工业控制连接器则更加重视长期稳定性和环境适应能力;

　　测试探针需要面对大量重复接触，因此特别关注耐磨寿命;

　　汽车电子还要考虑振动、温度和长期运行环境;

　　精密通信连接则可能更加关注低接触电阻和信号完整性。

　　所以电镀要求必须从最终应用反推。

　　脱离使用场景单独讨论“应该镀多厚”，意义并不大。

　　十九、采购插针弹簧镀金时应该提供哪些信息?

　　为了获得更加准确的电镀方案，采购或工程人员最好提前明确几个条件。

　　第一，基材是什么。

　　例如铜合金、不锈钢或者其他材料。

　　第二，真正的接触区域在哪里。

　　第三，是否需要选择性镀金。

　　第四，产品预计插拔或压缩多少次。

　　第五，实际使用环境如何。

　　第六，是否对接触电阻、焊接性能和耐腐蚀有特殊要求。

　　第七，镀层厚度如何规定和检测。

　　这些条件越明确，电镀方案越容易与实际使用要求匹配。

　　二十、为什么图纸上应该明确功能区域?

　　连接器零件很小，但不同部位功能可能完全不同。

　　如果图纸只是简单写一句“镀金”，供应商很难判断：

　　整件镀还是局部镀;

　　金层厚度在哪里测;

　　内孔是否要求覆盖;

　　弹簧接触位置是否属于关键区域。

　　因此比较规范的图纸应该尽量标明关键电镀区域和检测位置。

　　特别是选择性镀金产品，最好明确镀金长度、范围和允许偏差。

　　这不仅方便加工，也能够减少后续质量争议。

　　二十一、怎样判断插针弹簧镀金是否真正可靠?

　　可以从几个层面综合判断。

　　首先是外观。

　　不能有明显起皮、露底和异常色泽。

　　其次是镀层结构。

　　需要确认底镍和表面金层是否符合设计要求。

　　然后是功能测试。

　　例如接触电阻、插拔循环或者弹簧压缩测试。

　　对于特定行业产品，还要结合相应的环境和可靠性试验。

　　真正重要的并不是刚电镀完成时看起来多漂亮，而是零件经过长期接触、摩擦、温度变化以后还能不能稳定工作。

　　结语：插针弹簧镀金的价值，不是“镀上一层金”这么简单

　　插针弹簧镀金看起来只是精密零件表面的一层薄薄金属，但对于电子连接系统来说，它承担的是非常关键的接触界面作用。

　　基材决定机械基础;

　　弹簧结构提供接触压力;

　　镍层承担阻挡和底层保护;

　　金层则帮助形成稳定、耐氧化的导电接触表面。

　　只有这些环节相互匹配，一根小小的插针才能在反复插拔和长期使用过程中维持可靠连接。

　　因此，真正评价镀金工艺时，不应该只问：

　　“表面是不是金色?”

　　而应该进一步关注：

　　镀层结构是什么?

　　接触区域镀了多厚?

　　是否采用选择性镀金?

　　弹簧反复运动后会不会磨穿?

　　长期使用以后接触电阻是否稳定?

　　对于连接器、Pogo Pin、测试探针以及各种精密弹性接触件来说，镀金真正的价值并不是提高外观档次，而是在微小接触面积上建立一个长期稳定的电连接界面。

　　一件电子设备内部可能有成百上千个连接点，而系统可靠性往往就取决于这些不起眼的小接触点能不能在几年使用过程中始终保持稳定。
